產品詳情

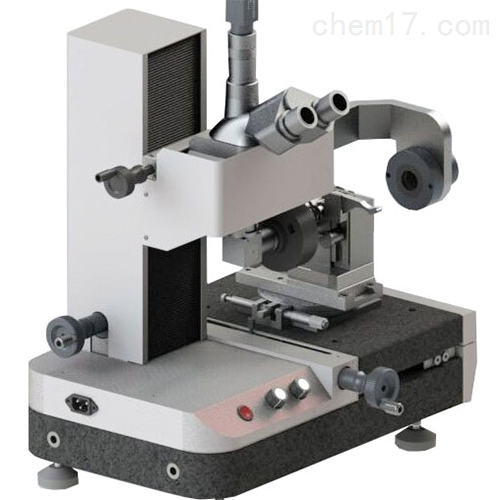

銑刀臥式測量?jī)x

描述:銑刀臥式測量?jī)x該設備是通過相機和光柵,通過一系列的圖像算法,自動抓取銑刀的各個邊,使用非接觸方式測量銑刀的各個參數,具有高效快捷的特點,提高企業對銑刀的制程管理和質量管理。

更新時間:2021-01-28
訪問次數:300
廠商性質:生產廠家
詳情介紹
品牌自營品牌價格區間面議
產地類別國產應用領域醫療衛生,石油,建材,電子,紡織皮革

簡要描述:
銑刀臥式測量?jī)x該設備是通過相機和光柵,通過一系列的圖像算法,自動抓取銑刀的各個邊,使用非接觸方式測量銑刀的各個參數,具有高效快捷的特點,提高企業對銑刀的制程管理和質量管理。


 銑刀臥式測量?jī)x產品簡介:

●高分辨率:相機為200萬像素CCD高分辨率相機,鏡頭為Navitar高分辨率鏡頭,光柵為0.5um高精度光柵。
●High resolution:The camera is the 2 million pixels CCD high resolution camera.And the lens is Navitar high resolution lens.Grating is 0.5 um high precision grating.
●操作簡單: 實現傻瓜式操作,輕點鼠標就能快捷測出銑刀各個角度和寬度。
●Simplicity of operator: to realize the fool operation.The operator just click of a mouse can detect every Angle and width of a milling cutter fast and accurately.
●高效率:測量銑刀相關角度參數(如螺旋角等)和寬度參數(如主刃寬度等)只要鼠標點一下,不用一秒時間就能測量出來。
●High efficiency: The operator just click of a mouse,then the cutter Angle related measurement parameters (such as spiral Angle, etc.) and width (such as the main blade width, etc.) without a second time can be measured accurately.
銑刀臥式測量?jī)x技術參數

◆X坐標行程:    150(mm)

◆Y坐標行程:   100(mm)

◆Z坐標行程:    100(mm)

◆外形尺寸:      500x350x600(mm)

◆重 量:        80KG
◆X、Y坐標測量示值誤差≤(3+L/200)µm ,L為被測長度(單位:mm)
◆X、Y、Z數顯分辨率:0.001mm
◆表面照明: 環形LED照明燈(亮度可調)

◆輪廓照明: LED 照明燈(亮度可調)

◆輔助照明:LED 照明燈(亮度可調、可任意調整照射位置)

測量軟件介紹:

一、直接元素測量

    能測量12種元素(點、直接、圓、圓弧、橢圓、矩形、槽形、O形環、距離、角度、開運線、閉云線)。

     測量方法多樣(自動判別測量、采點測量,對比測量、公差對比測量,預置元素)。

        單點采集方法有多種:可鼠標采點,十字線尋邊采點,放大采點,直線采點,鼠標自動捕捉。

二、間接測量

    兩元素之間的距離,兩邊夾角,多點構成平面的平面度等,都可以通過軟件的構造功能來實現??梢詷?gòu)造的元素有:點,線,圓,弧,角度,平面等

三、影像測量高度差

    先在一個平面聚焦,軟件會記錄一個平面的高點數據,然后在另一個面聚集,軟件同樣會記錄下一個點的數據,軟件通過亮點的坐標計算出兩個面的高度差,誤差小于0.005mm。

四、掃描功能

    可以把一個工件的輪廓掃描出來,然后轉到CAD進行編輯,得出了設計圖紙,從而得到此工件的數據,實現二維抄數。

五、地圖功能

    可以可一個工件完整的圖片拍出,在圖片進行測量和標注。圖片可以?xún)?chǔ)存,在調出進行測量。

六、宏測量

    宏測量功能就是,將一連串相同的"構造測量",構造命令關聯到一個按鈕上,點擊按鈕,即開始執行宏測量功能,宏測量功能會自動完成構造動作,減少用戶操作鼠標次數,提高工作效率。

七、模板測量

    模板測量方法,也是目測方法的一種,主要是通過用戶眼睛目測,看是否合格,類似于投影儀上用到的標準規格板。

    模板測量,主要有十字線模板,方格模板和同心圓模板。

    十字線模板主要用來測量角度,方格模板主要是用來測量距離,通信團模板主要用來測量圓。

八、預置元素

    軟件可以在機械坐標系或者工作坐標系隨便預置元素。

九、坐標系建立

    可以隨便建立多個工件坐標系,然后十字線隨坐標旋轉,因此不用去擺正元件。建立工件坐標系的還一個好處就是保持跟圖紙一樣的基準,這樣測量時可以得到X和Y向距離。

十、數據輸出

    測量完的數據不需要用手去抄寫,可以直接導出到Word、Excel、Tct、Cad然后打印。
