簡要描述：

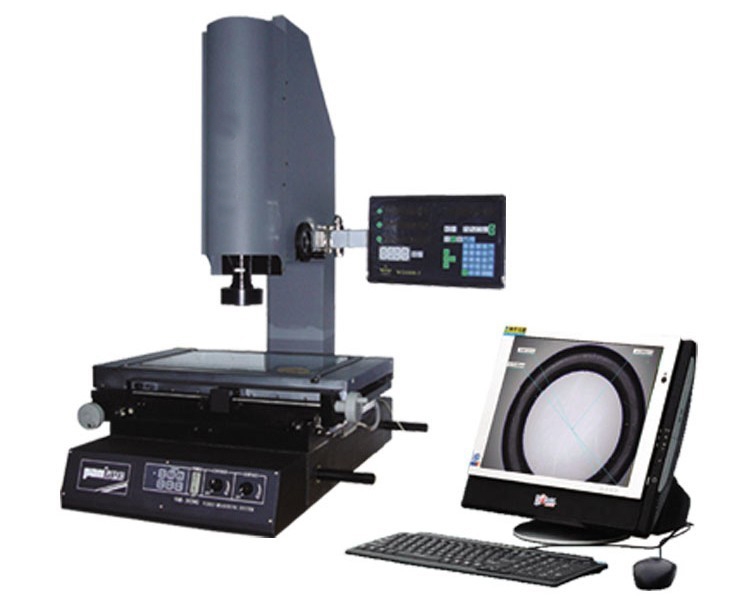

二次元影像測量?jī)x結構美觀大方，操作簡便，結合本公司的測量軟件，可實現準確的工件測量。廣泛應用于機械制造、電子、汽車、五金、塑料、模具等行業，可以對工件尺寸、形狀和位置公差進行精密檢測，從而完成零件檢測、外形測量、過程控制等任務。
二次元影像測量?jī)x主要用于各種零件幾何尺寸的精密測量，測量精度可以達到微米級。適用于五金塑膠、模具、鐘表、PCB等各種行業。配合測量軟件，可對零件的各種幾何尺寸進行測量，可測量包括直線、三角形、矩形、圓、橢圓、等各種幾何形狀的尺寸大小，同時可以測量各種零件特征的形位公差，包括直線度、平行度、垂直度、圓度、圓弧度、傾斜度、位置度等.

二次元影像測量?jī)x特點

1.工作臺和機身采用天然花崗石，無應力變形.

2.工作臺導軌采用高精度V型導軌，導軌采用非膠接螺套固定方式,完全無螺套的熱變形和松脫因素影響,使儀器精度更持久穩定.

3.導軌直線裝調精度水平達同行業*水平，使儀器精度大程度通過硬件裝調保證，比單純依賴軟件誤差補償?shù)姆绞礁苓m應不同環境變化.

軟件介紹
繪圖功能：可繪制點、線、圓、弧、樣條曲線、垂直線、平行線等，并將圖形輸入到AutoCAD中，實現逆向工程得到1:1的工程圖。

自動測繪：可自動測繪如：圓、橢圓、直線、弧等圖形。具有自動尋邊、自動捕捉、自動成圖、自動去毛邊等功能，減少了人為誤差。
測量注：可測量工件表面的任意幾何尺寸，不同高度的角度、寬度、直徑、半徑、圓心距等尺寸，并可在實時影像中標注尺寸。

SPC統計分析軟件：提供了一系列的管制圖及多種類型的圖表表示方法,使品管工作更方便，大大提升了品質管理的效率。
報表功能：用戶可輕易地將測量結果輸出至WORD、EXCEL中去，自動生成檢測報告，超差數值自動改變顏色，特別適合批量檢測。

鳥瞰功能：可察看工件的整體圖形及每個尺寸對應的編號，直觀的反應出當前的繪圖位置，并可任意移動、縮放工件圖。

實時對比：可把標準的DXF工程圖調入測量軟件中與工件對比，從而快速檢測出工程圖和實際工件的差距，適合檢測比較復雜的工件。

拍照功能：可將當前影像及所標注尺寸同時以JPEG或BMP格式拍照存檔，并可調入到測量軟件中與實際工件做對比。
光學玻璃：光學玻璃為國家*檢驗通過之標準件，可檢驗X、Y軸向的垂直度，設定比例尺，使測量數據與實際相符合。客戶坐標：測量時無需擺正工件或夾具定位，用戶可根據自己的需要設置客戶坐標（工件坐標），方便、省時提高了工作效率。

適用范圍

用于各種零件幾何尺寸的精密測量，測量精度可以達到微米級。適用于五金塑膠、模具、鐘表、PCB等各種行業。配合測量軟件，可對零件的各種幾何尺寸進行測量，可測量包括直線、三角形、矩形、圓、橢圓、等各種幾何形狀的尺寸大小，同時可以測量各種零件特征的形位公差，包括直線度、平行度、垂直度、圓度、圓弧度、傾斜度、位置度等.
