描述：產品簡介品牌自營品牌價格區間2萬-5萬產地類別國產應用領域電子,交通,冶金,汽車,電氣磁性材料尺寸影像測量儀該儀器適用于以二坐標測量為目的一切應用領域。在機械、電子、鐘表、塑膠、模具等行業被廣泛使用。強大的YR-C測量軟件，可實現所有二維平面測量功能，還具拍圖片、產品輪廓掃描、專業SPC統計、手動CNC、宏測量等功能。
| 品牌 | 自營品牌 | 價格區間 | 2萬-5萬 |
|---|---|---|---|
| 產地類別 | 國產 | 應用領域 | 化工,石油,地礦,電子,交通 |
介紹：D-3020SPCA 磁性材料尺寸影像測量儀該儀器適用于以二坐標測量為目的一切應用領域。在機械、電子、鐘表、塑膠、模具等行業被廣泛使用。強大的YR-C測量軟件，可實現所有二維平面測量功能，還具拍圖片、產品輪廓掃描、專業SPC統計、手動CNC、宏測量等功能。
詳細介紹

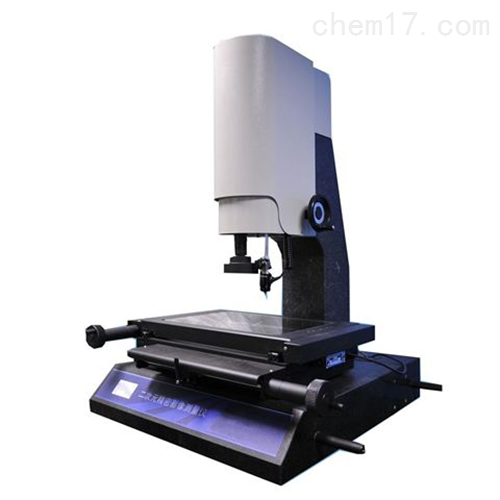

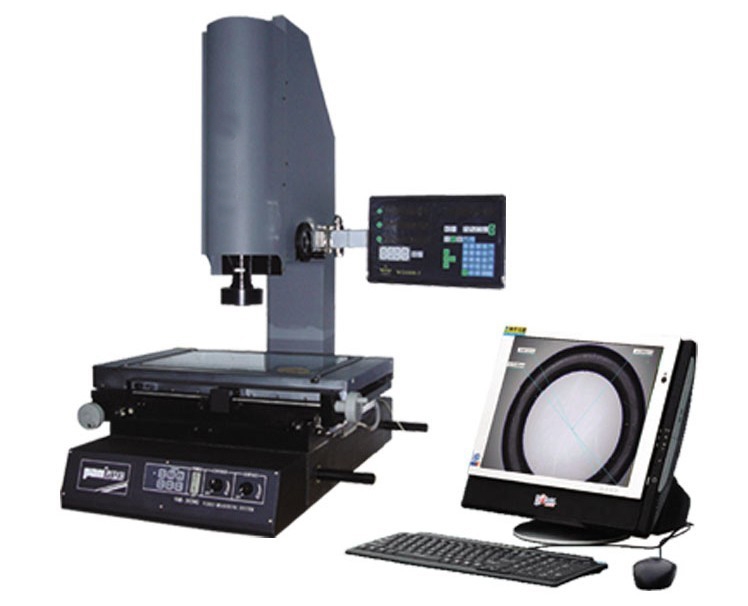

D-3020SPCA 磁性材料尺寸影像測量儀該儀器適用于以二坐標測量為目的一切應用領域。在機械、電子、鐘表、塑膠、模具等行業被廣泛使用。強大的YR-C測量軟件，可實現所有二維平面測量功能，還具拍圖片、產品輪廓掃描、專業SPC統計、手動CNC、宏測量等功能。
磁性材料尺寸影像測量儀技術參數：
儀器型號 | 1510CSPC | 2010CSPC | 3020CSPC | 4030CSPC |
X,Y方向移動行程 | 150*100mm | 200*100mm | 300*200mm | 400*300mm |
Z軸升降范圍 | 160mm | 160mm | 160mm | 300mm |
X,Y小顯示值 | 0.001mm | 0.001mm | 0.001mm | 0.001mm |
國產光學變像鏡頭 | 0.7-4.5 | 0.7-4.5 | 0.7-4.5 | 0.7-4.5 |
影像放大倍率 | 20X-266X | 20X-266X | 20X-266X | 20X-266X |
視場范圍 | 10-1.6mm | 10-1.6mm | 10-1.6mm | 10-1.6mm |
CCD | 43萬像素彩色高清晰度攝影機（SONY芯片） | |||
測量精度 | （3+L/200）μm | |||
測量軟件 | YR-C | |||
儀器基座 | 000級高穩定性花崗石底座 | |||
照明 | 上、下光源均用可調節亮度LED無影燈 | |||
外形尺寸 | 550*500*680mm | 550*500*680mm | 600*900*680mm | 960*820*940mm |
儀器重量 | 120Kg | 120Kg | 150Kg | 260Kg |
繪圖功能：可繪制點、線、圓、弧、樣條曲線、垂直線、平行線等，并將圖形輸入到AutoCAD中，實現逆向工程得到1:1的工程圖。
自動測繪：可自動測繪如：圓、橢圓、直線、弧等圖形。具有自動尋邊、自動捕捉、自動成圖、自動去毛邊等功能，減少了人為誤差。
測量標注：可測量工件表面的任意幾何尺寸，不同高度的角度、寬度、直徑、半徑、圓心距等尺寸，并可在實時影像中標注尺寸。
SPC統計分析軟件：提供了一系列的管制圖及多種類型的圖表表示方法,使品管工作更方便，大大提升了品質管理的效率。
報表功能：用戶可輕易地將測量結果輸出至WORD、EXCEL中去，自動生成檢測報告，超差數值自動改變顏色，特別適合批量檢測。
鳥瞰功能：可察看工件的整體圖形及每個尺寸對應的編號，直觀的反應出當前的繪圖位置，并可任意移動、縮放工件圖。
實時對比：可把標準的DXF工程圖調入測量軟件中與工件對比，從而快速檢測出工程圖和實際工件的差距，適合檢測比較復雜的工件。
拍照功能：可將當前影像及所標注尺寸同時以JPEG或BMP格式拍照存檔，并可調入到測量軟件中與實際工件做對比。
光學玻璃：光學玻璃為國家*檢驗通過之標準件，可檢驗X、Y軸向的垂直度，設定比例尺，使測量數據與實際相符合。
客戶坐標：測量時無需擺正工件或夾具定位，用戶可根據自己的需要設置客戶坐標（工件坐標），方便、省時提高了工作效率
