一、產品簡介：

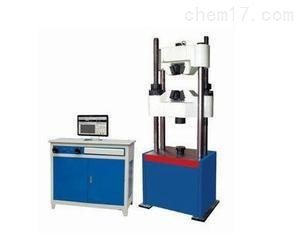

WEW-1000D微機屏顯液壓式萬能試驗機采用高精度間隙密封油缸；主要用于金屬、非金屬的拉伸、壓縮、彎曲等試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2010《室溫材料 金屬拉伸試驗方法》的要求。

二、主機：

1.主機

WEW-1000D微機屏顯液壓式萬能試驗機主機采用油缸下置式主機，間隙密封油缸（間隙靠油膜來密封，*工作不會出現變形、磨損、泄漏現象），拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機上方下橫梁和工作臺之間。

2.傳動系統

下橫梁升降電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

3、液壓系統

液壓為負載適應型進油節流調速系統，手動閥控制試驗進程。

油箱內的液壓油通過電機帶動高壓油泵進入油路，流經單向閥、10μ高壓濾油器、壓差閥組、送油閥，進入油缸。通過手動控制送油閥的開口大小，從而控制進入油缸的流量，滿足加載的要求。試驗完成后，打開回油閥卸荷并使油缸返回。

三、主要性能技術指標

1、試驗力： 1000 kN；

2、試驗力測量范圍：40-1000 kN；

3、試驗力示值精度： ±1%；

4、活塞行程：不小于200 mm；

5、活塞移動速度：50 mm/min；

6、位移測量分辨力：0.01 mm；

7、位移測量示值精度：±1%；

8、變形測量：標準配置標距50mm，變形量25mm引伸計一只（符合GB/T12160的要求1級精確度），按1，2，5，10分四檔衰減，自每檔滿量程的20%起為示值的±1%FS；

9、拉伸試驗空間：不小于 550 mm (包括活塞行程)

10、壓縮空間： 不小于500 m

11、扁試樣夾持厚度： 0-20 mm

12、夾持寬度：125mm

13、圓試樣夾持直徑：φ26-φ60 mm（26-40、40-60）

14、壓盤尺寸：204 mm

15、夾緊方式：液壓夾緊

16、傳感器：油壓傳感器

17、尺寸：900*750*2300mm；重量：2600Kg

18、電壓：380V（主機）,220V；功率：3KW

四、產品配置清單：

1、試驗機主機（間隙密封油缸）：1臺

2、琴臺式屏顯油源：1套

3、手動進回油閥：各1只

4、雙通道程控放大器：1套

5、高精度油壓傳感器：1只

6、光電編碼器：1只

7、鉗口：平鉗口0-20mm：1付

8、圓鉗口26-40mm；40-60mm：各一付

9、引伸計：1只

10、PC機軟件系統（包括試驗機屏顯通用軟件和接口系統）：1套

11、PC機（主流商用品牌機 ）：1套

12、打印機（惠普A4噴墨打印機）：1臺
