描述：手動影像測量?jī)x主要用于各種零件幾何尺寸的精密測量，測 量 精 度 可 以 達 到 微 米 級 。 適 用 于 五 金 塑 膠 、 模 具、鐘表、PCB等各種行業。配合測量軟件，可對零件的各種幾何尺寸進行精確測量，可測量包括直線、三角形、矩形、圓、橢圓、等各種幾何形狀的尺寸大小，同時可以測量各種零件特征的形位公差，包括直線度、平行度、垂直度、圓度、圓弧度、傾斜度、位置度等.
| 品牌 | 其他品牌 | 價格區間 | 面議 |
|---|---|---|---|
| 產地類別 | 國產 |

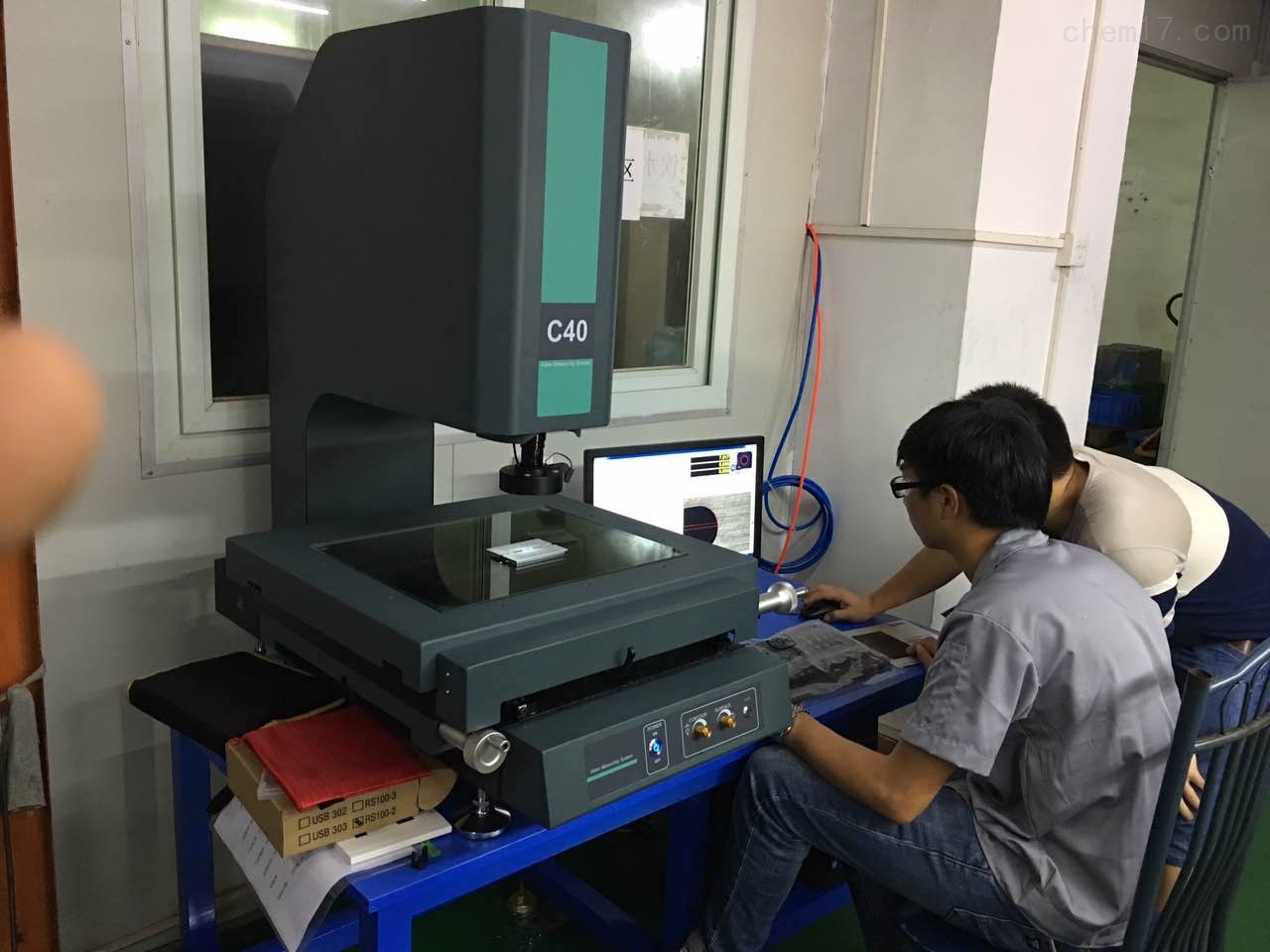

4030M手動影像測量?jī)x
用途與功能
手動影像測量?jī)x主要用于各種零件幾何尺寸的精密測量，測 量 精 度 可 以 達 到 微 米 級 。 適 用 于 五 金 塑 膠 、 模 具、鐘表、PCB等各種行業。配合測量軟件，可對零件的各種幾何尺寸進行精確測量，可測量包括直線、三角形、矩形、圓、橢圓、等各種幾何形狀的尺寸大小，同時可以測量各種零件特征的形位公差，包括直線度、平行度、垂直度、圓度、圓弧度、傾斜度、位置度等.
產品特點
1.工作臺和機身采用天然花崗石，無應力變形.
2.工作臺導軌采用高精度V型導軌，導軌采用非膠接螺套
固定方式,完全無螺套的熱變形和松脫因素影響,使儀器精度更持久穩定.
3.導軌直線裝調精度水平達同行業*水平，使儀器精度較大程度通過硬件裝調保證，比單純依賴軟件誤差補償?shù)姆绞礁苓m應不同環境變化.
技術參數
量程及精度 |
|
|
|
| |
工作臺XY坐標量程 | 400mm×300mm |
|
| ||
Z向坐標量程 | 200(可根據客戶要求訂制) |
|
| ||
XY向示值誤差 | (2.5+L/100)µm |
|
| ||
XYZ光柵數顯分辨力 | 1µm |
|
|
|
|
花崗石工作臺尺寸 | 612mm×545mm |
|
| ||
工作臺玻璃尺寸 | 460mm×360mm |
|
| ||
光學影像系統 |
|
|
|
| |
攝像機 | 高清晰工業級CCD彩色攝像機 |
| |||
|
|
|
|
|
|
變倍鏡頭倍率 | 0.7X~4.5X |
|
|
|
|
視頻總倍率 | 20X~128X(19.5” 顯示器，分辨率1440*900) | ||||
物方工作距離 | 92mm(標配) |
|
| ||
物方視場 | 8.1mm~1.3mm(標配) |
|
| ||
鏡頭組配 |
|
|
|
| |
|
|
|
|
| |
組配方式 | 放大倍率 | 物方視場(mm) | 工作距離 | 是否標配 | |
0.7X～4. 5X變倍鏡頭+1X鏡筒 | 20X~128X | 11.1~1.7 |
| 92 | 標配 |
0 .7X ～4 .5X變倍鏡頭+0 . 5X鏡筒 | 10X~64X | 22~3.4 |
| 92 | 選配 |
0.7X～4. 5X變倍鏡頭+0.5X附加鏡+1X鏡筒 | 10X~64X | 22~3.4 |
| 175 | 選配 |
0.7X～4. 5X變倍鏡頭+0.5X附加鏡+0.5 X鏡筒 | 5X~32X | 44~6.8 |
| 175 | 選配 |
0.7X～4 .5X變倍鏡頭+2X附加鏡+1X鏡筒 | 40X~256X | 5.5~0.9 |
| 36 | 選配 |
0.7X～4 .5X變倍鏡頭+2X附加鏡+0.5X鏡筒 | 20X~128X | 11.1~1.7 |
| 36 | 選配 |
照明及電源 |
|
|
|
| |
光源 | 輪廓光源和面光源: LED冷光源 |
| |||
電源 | AC100～240V 50/60HZ 100W |
| |||
其它技術參數 |
|
|
|
| |
電腦 | 選配 |
|
|
|
|
|
|
|
|
|
|
測量軟件 | Yingte-M |
|
|
|
|
儀器凈重 | 200Kg |
|
|
|
|
儀器外形尺寸(長× 寬 × 高) | 1000mm×620mm×1020mm |
|
| ||
其他可選配件 | Renishaw簡易測頭，同軸光鏡頭等 |
| |||
