XWW-20數顯電子萬能試驗機儀器概述：

主要用于測試各種材料的拉伸、壓縮及塑料管件的環剛度。在拉伸試驗中，檢測材料的大承載拉力、抗拉強度、伸長變形、延伸率等技術指標；在壓縮試驗中，檢測材料的承載壓力、抗拉強度、大壓縮變形等技術指標。以上檢測參數在試驗結束后，由主控制器根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束后既可打印，也可在控制器內保存以備查詢顯示。

技術參數：

XWW-20數顯電子萬能試驗機結構特征及工作原理：

本機由機械、電氣二大部分組成。

機械部分結構及工作原理：

本機采用電動加載方式，底部是整機結構承載支架，內部包含有電機驅動器、加載電機、減速系統、動力傳動機構等部件；

上部是試樣夾持及力值、變形測量機構，包含有加載傳動機構、試樣拉伸夾具、試樣壓縮夾具、測力傳感器、位移傳感器等主要部件。

電氣部分：

電氣部分由顯示測量控制部分組成。顯示測量控制部分實現各種控制、顯示、數據采集、處理等功能。主控制器可以根據不同是試驗要求，選擇拉伸、剛度、壓縮試驗?zāi)Ｊ?，并設置各試驗?zāi)Ｊ皆嚇訁?shù)，調整好試樣后，按試驗鍵，系統即可自動啟動試驗，并根據相應的試驗條件，自動判斷停機處理，同時顯示相應的試驗結果。

本機的幾項主要功能：

1、全開放性參數設置

2、設置參數保存，下次開機自動讀取顯示

3、浮動零點設置，可隨時調整零點

4、峰值保持及存儲，常值跟隨

5、在有效速度范圍內，速度值任意設置

6、橫梁移動過程中的速度快捷切換功能

7、靈活的數據查詢顯示功能

8、過載停機、音頻報警保護功能

9、試驗結束自動判斷功能

10、極限位置保護等

軟件介紹：

ARM801型試驗機控制器由主控板，鍵盤，顯示驅動板組成，如下圖所示，主控板采集力和位移信號，根據試驗規程，驅動電機運動，得出要求的結果，該主控板采用ARM系列32位處理器，功能強大，運算速度快，下面將根據信號接線具體說明。

主控板同時連接鍵盤和顯示驅動板，用來接收鍵盤命令，輸出顯示信息。鍵盤可以是按鍵鍵盤，也可以是薄膜鍵盤。

液晶顯示器能實時顯示試驗曲線和多個測試結果，可連接多種型號的針打或熱敏微型打印機打印試驗曲線和試驗結果，驅動電機類型繁多，如直流調速器，步進電機，伺服電機，變頻器，比例閥等。既可用于工廠生產車間的惡劣環境也可用于實驗室的清潔環境，操作起來快速靈活。

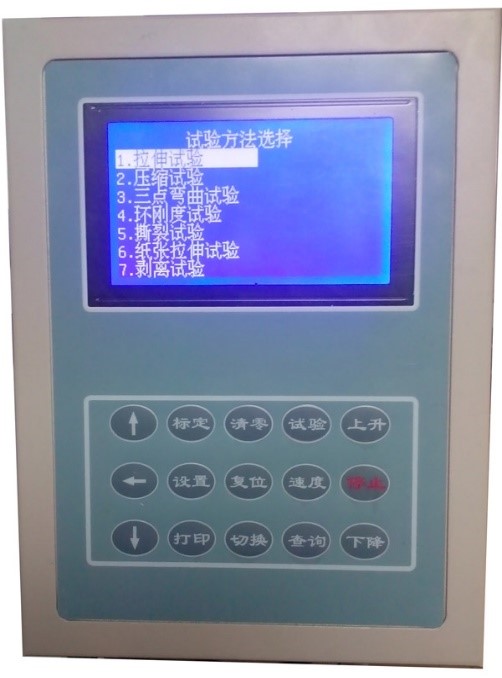

測控儀的正面可分為兩個部分：液晶顯示部分、鍵盤。圖形如下：

面鍵各部功能介紹：

液晶顯示屏：顯示力值、峰值, 位移、速度、提示等。

鍵盤：配合液晶使用，用于控制操作和各參數值的改變，以及控制電機的運行。

各按鍵介紹:

名稱及功能:

[↑]、[↓]，[←]兩鍵配合[標定]、[設置]用于選擇和修改數據，下面在其他鍵的功能介紹中穿插進行示例說明。[設置]，按[設置]鍵將顯示。

這也是開機后直接進入的狀態。其中行反白顯示，表示默認的是行，按[↑]、[↓]鍵可在三個選項里變換，選中其中一項后按[設置]鍵后顯示。

后兩行是操作提示，其中行反白顯示，表示默認的是行，按[↑]、[↓]鍵可在多個選項里變換，這些選項都是前一步選擇所需要的參數，前一步的選擇不同，本屏選項的內容和數目也不同。用[↑]、[↓]鍵選中某個選項，則該選項反白顯示，這時按[設置]鍵，則該選項內容的后一位閃爍顯示，表示該位可以修改，按[↑]、[↓]鍵則該位在0-9之間變化，按[←]鍵則前移一位閃爍顯示，該項的內容修改完畢后按[設置]鍵，則數字停止閃爍，整個參數項繼續反白顯示，這時按[↑]、[↓]可以選擇其他參數項。當所有的參數修改完畢后按[復位]鍵，則保存剛才所有的修改并進入到正常試驗狀態。

設置參數說明：設置參數共10項或更多項（隨功能不同而變），普通拉伸試驗時，以一定的速度加力直到試樣破壞。

進行試驗前，先設置好試驗參數，拉籪或壓碎自動停機，自動記錄大力，大強度，大變形率，還能自動求出屈服強度。

設置參數是：

1.試驗速度，當按試驗鍵后，橫梁以該速度移動加力

2.返回速度，拉斷或壓碎試樣后，橫梁以該速度返回，0表示試樣破裂時橫梁不返回

3. 返回提前減速位移mm，調整次數可使返回時的位置準確。

4.加力式移動方向0-向下，1-向上

5.力單位，0->N,1-kN,2->kg

6.是否使用引伸計，0為不用

7.編號，隨著每一次試驗，該數自動增大，若重做某一試驗，可修改次編號，這樣以后的試驗就從該編號開始。開機默認為0，若設為其他值可以查詢以前保存的試驗結果

8.試樣面積，計算大強度時用，大力除以面積等于大強度

9.試樣長度，計算變形率用，斷裂時的大變形除以長度等于變形率

10.預緊力，  以拉彈簧剛絲為例，試樣一般不直，若預緊力設為50N，則表示當力為50N時試樣變直，從這時開始作為計算變形的起點,一般設為0

11.破形判斷起始力，當大于該力時才進行破形判斷

12.破形于峰值百分比，默認70，表示當力下降到大值的70%時認為試樣破裂。

13.是否返回，0表示試樣破裂時橫梁不返回，1表示試樣破裂時橫梁以返回速度自動返回

14.分組數，  若小于2，表示不分組，若大于2，表示分組，例如設為3，則當進行3次試驗以后，會有提示分組數到達，這時若按查詢鍵查詢結果，不緊可以看到每一次的試驗結果，還可以看到三次試驗結果的平均值

15.X軸坐標，大變形。恰當?shù)卦O(shè)置此數，可以使液晶屏上的試驗曲線美觀。一般地，從試驗開始到試樣破壞，變形有多大這里就填多少，即使填寫不合適也對試驗結果無影響，只是曲線顯示 夠美觀而已

16.曲線Y軸坐標(N)，恰當?shù)卦O(shè)置此數，可以使液晶屏上的試驗曲線美觀。一般地，這里可以設的比大試驗力稍微大一些即可。即使填寫不合適也對試驗結果無影響

17.年，打印時用，若為0，不打印日期

18.月，打印時用，若為0，不打印日期

19.日，打印時用，若為0，不打印日期

當試件破壞后，就自動求出了試驗結果，試驗結果有：

大力值，

大強度，

斷點變形率。

主機配置：
