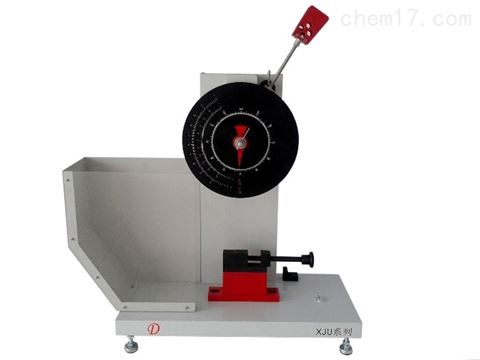

懸臂梁沖擊試驗機介紹

點擊次數:385發布時間:2020-11-26

儀器概述:

主要用于硬質塑料、增強尼龍、玻璃鋼、陶瓷、鑄石,電絕緣材料等非金屬材料沖擊韌性的測定?;ば袠I(yè)、科研單位、大專院校、質量檢測部門、專業生產廠家實驗室等單位理想的試驗設備。



儀器特點:

該產品測量范圍廣,雙層刻度盤清晰明了,操作方便,測量結果準確可靠。

符合標準:

標準號

標準名稱

GB/T 1843—96

《塑料懸臂梁沖擊試驗方法》

ISO 180-1993

《塑料懸臂梁沖擊強度的測定》

GB/T 2611-2007

《試驗機通用技術要求》

JB/T 8761-1998

《塑料懸臂梁沖擊試驗機》



工作原理:

用已知能量的擺錘一次沖擊支撐成垂直懸臂梁的試樣,測量試樣破壞時所吸收的能量,沖擊線到試樣夾具為固定距離,對于缺口試樣,沖擊線到缺口中心線為固定距離。試驗機應為擺錘式,并由擺錘、試樣支座、能量指示機構和機體等主要構件組成,能示試樣破壞過程中所吸收的沖擊能量。

術 語:

無缺口試樣懸臂梁沖擊強度:無缺口試樣在懸臂沖擊,破壞過程中所吸收的沖擊能量與試樣的原始截面積之比,以KJ/m2表示。

缺口試樣懸臂梁沖擊強度:缺口試樣在懸臂梁沖擊破壞過程中所吸收的沖擊能量與試樣在缺口處的原始截面積之比,以KJ/ m2表示。

技術參數:

懸臂梁沖擊試驗機

沖擊能量

2.75J、5.5J

沖擊速度

3.5m/s

擺錘預揚角

1500

沖擊刀刃至鉗口上面距離

22mm±0.2mm

打擊中心距

335mm

刀刃圓角半徑

R=0.8mm±0.2mm

能量損失

1.0J <0.02J; 2.75J <0.03J;5.5J <0.03J

刻度盤分度

0—1.0J

0—2.75J

0—5.5J

0.01J

0.025J

0.05J

儀器尺寸

長830mm×寬300mm×高890mm

所需空間

前后0.4m, 左右1.5m,上部1.5m

電 源

100VA 220VAC 50HZ



儀器配置:

懸臂梁沖擊試驗機

主機

一臺

沖擊擺

一把

砝碼

一對(2.75J擺錘配用)

固定鉗口

二個(包括鉗口座上一個)

對中樣板

一塊

內六角搬手

4mm、5mm、6mm 各一把

電源線

一根



試樣型號

長L(mm)

寬b(mm)

厚h(mm)

1

80±2

10.0±0.2

4

2

63.5±2

12.7±0.2

12.7±0.2

3

63.5±2

12.7±0.2

6.4±0.2

4

63.5±2

12.7±0.2

3.2±0.2

試樣類型:試樣為Ⅰ型,為優選型
