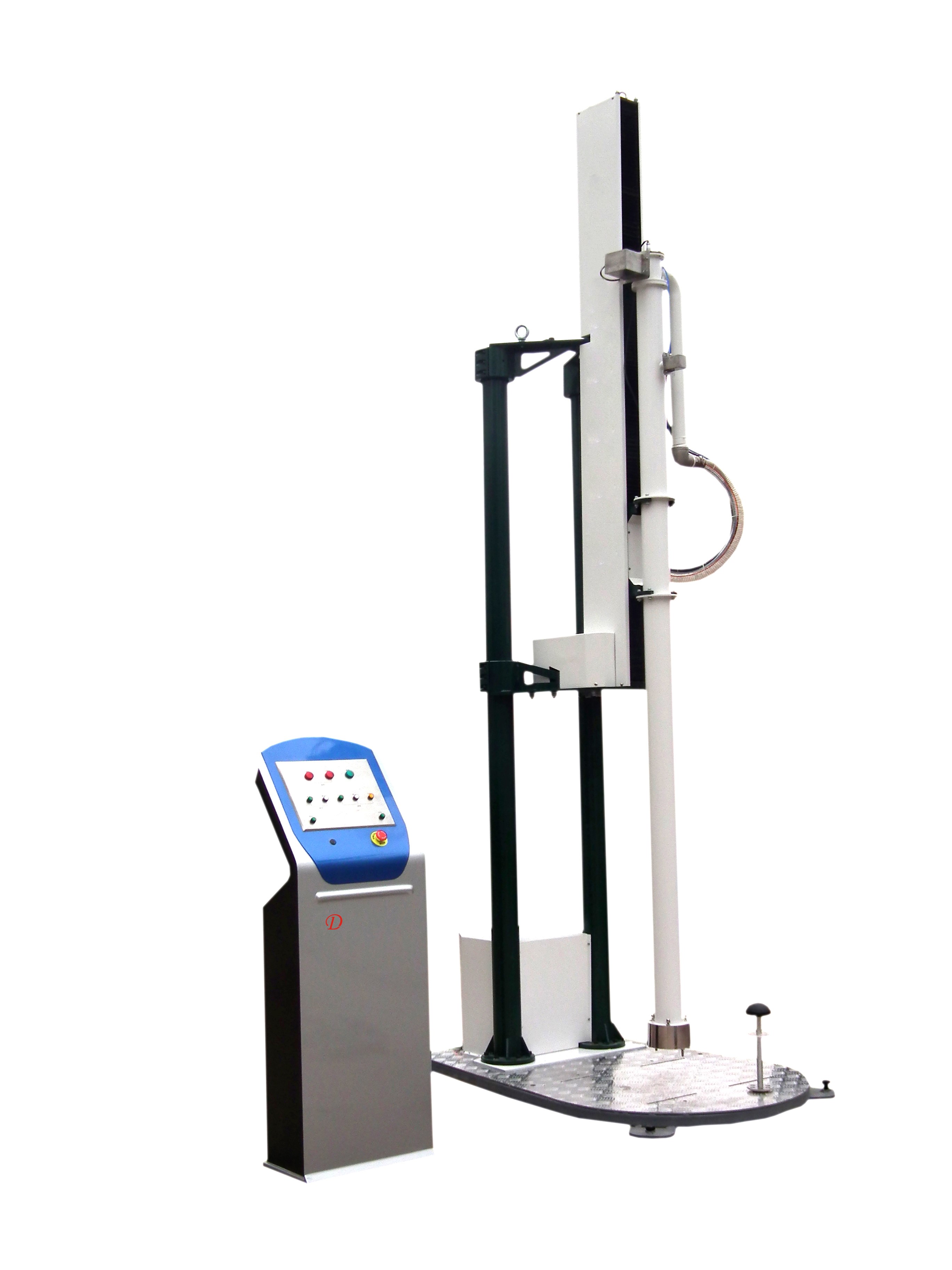

塑料檢查井抗沖擊試驗機
一、產品介紹
塑料檢查井抗沖擊試驗機用于測試塑料檢查井井底座、井筒壁抵抗沖擊的性能，是塑料檢查井檢測機構、生產、施工單位、*的測試儀器。
錘頭曲率半徑為50mm、質量為1 kg的落錘從距沖擊點2.5m的高度自由落下，沖擊井底座主流槽的中間部位，沖擊完成后，觀察井底座有無破裂或其它影響井底座性能的現象，用以評價其抗沖擊性能，ZCICI塑料檢查井抗沖擊試驗機具有自動測量沖擊瞬間沖擊速度，及時捕捉落錘，防止二次沖擊等功能。
二、儀器特點
1、*的模塊化設計，主要包括試樣支撐座、升降裝置、護管落錘裝置、動力系統、控制單元。
2、采用真空提錘原理，吸力大，效率高。錘體自由落下，沖擊試樣，沖擊后及時捕捉錘體，并高速提錘至沖擊高度，防止二次沖擊試樣。
3、懸臂式可升降結構設計，具有開放的測試空間，便于試樣安裝。沖擊前，落錘被吸附在護管內，隨護管一同伸入到檢查井底部流槽中間處，護管定位后，按沖擊鍵，落錘自由落下，沖擊后，自動控制及時捕捉?jīng)_擊錘，沖擊錘再次被吸附在護管內。試驗完成后將護管升起，操作過程安全可靠。流槽沖擊試驗時，適用檢查井井井底座直徑范圍：Ф315mm～Ф1600mm。
4、護管豎直安裝，內壁粗糙度小于0.8，摩擦極低，落錘速度不少于理論的95%。
5、護管定位檢測裝置安裝在護管底端，使護管自動下降距沖擊點50mm處停止，也可按停止鍵升降范圍內任意點定位。
6、限位傳感器雙冗余設計應用，使護管升降定位控制更安全可靠。
三、執行標準
BS EN 13598-2:2009《無壓埋地排雨水和排污水用塑料管道系統—未增塑聚氯乙烯(PVC-U)、聚丙烯（PP）和聚乙烯（PE）-附件D》
DBJ/T XXX-XXXX《塑料排水檢查井應用技術規程》
CJ/T 326-2010《市政排水用塑料檢查井》
CJ/T 233-2006《建筑小區排水用塑料檢查井》
四、技術參數
流槽沖擊，井底座直徑范圍：Ф315mm～Ф1600mm
側壁沖擊，井底座直徑范圍：Ф315mm～Ф1400mm
落錘沖擊高度：2.5m
沖擊錘型：d90
錘體質量：1.0kg
護管升降行程：1.5m
護管升降速度：1.2m/min
提錘方式：真空吸附
測速裝置：可選
外型尺寸：1.95m×1.42m×4.70m（長×寬×高）
氣源：0.5MPa～0.8MPa壓縮空氣
電源：220（1-15%）VAC～220（1+10%）2.5kW   50Hz
重量：1200kg
