一、概述（Summary）
80接觸角（Contact angle）是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，接觸角測量是現今表面性能檢測的主要方法。
80基礎型接觸角測量儀是采用光學成像的原理，通過圖像輪廓分析方式測量樣品表面接觸角、潤濕性能、表面能等性能，設備性價比*、功能全面、可滿足常規樣品表面潤濕性能測量。
二、應用（Application）
80接觸角測量儀廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表面性能的重要儀器。
（部分測試功能需要選購專門附件完成）
1. 液體在固體表面的鋪展、滲透、吸收等潤濕行為，座滴法測量靜態接觸角；
2. 材料在固體表面的前進角、后退角、接觸角滯后、滾動角、動態接觸角測量；
3. 吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析；
4. 各種特殊材料的接觸角測量，如粉末、彎曲曲面、超疏水/超親水樣品；
5. 附著滴法測試材料浸沒在液體中的接觸角測試；
6. 懸滴法測量各種液體表界面張力及其極性、色散分量；
7. 計算固體表面自由能（Surface free energy），及其極性色散分量分析；
8. 分析液體在固體表面的粘附功（Adhersion），評估固體表面均勻性、清潔度等。
三、設備原理（Principle）

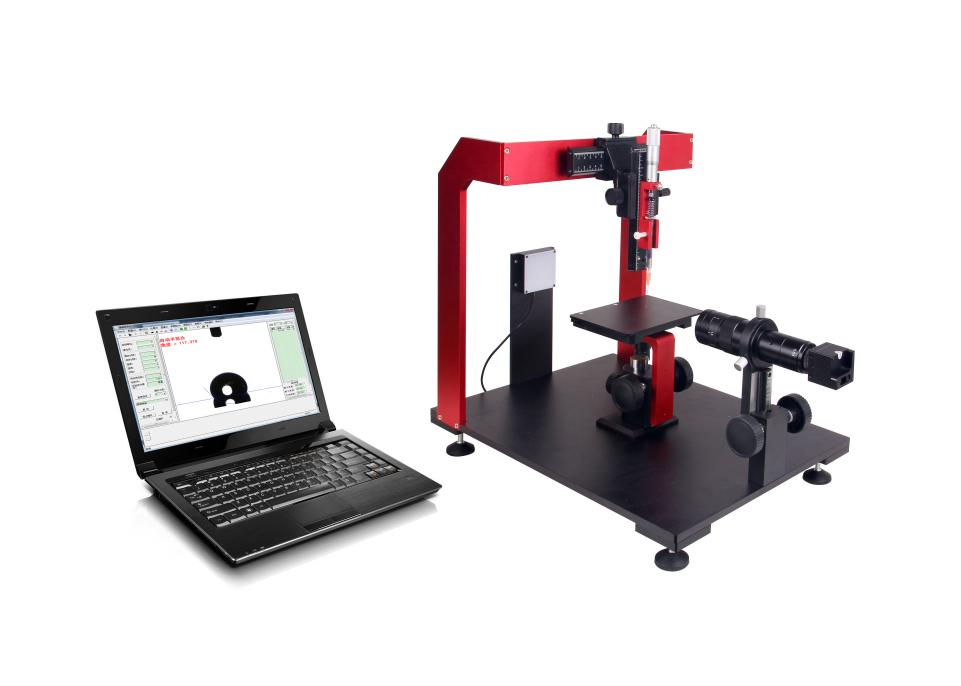

80接觸角測量儀主要由光源、注射單元、樣品臺、采集系統、分析軟件五大部分組成，設備采用光學成像的原理。
光源采用密集LED冷光設計，發光均勻，圖像清洗，壽命長；
注射單元采用微量手動旋鈕式進液，滴液穩定，精度高；
樣品臺采用三維手動精調平臺，操作靈活，定位準確，樣品臺可根據實際樣品尺寸定制；
采集系統采用黑白進口CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級進口配置，0.7-4.5倍放大可調，成像無畸形變形；
分析軟件功能強大，具備一鍵式全自動擬合能力，具備的擬合方法，滿足各種液滴形態的擬合；
四、技術規格（Specifications）
1.接觸角主機：
外形尺寸：550mm（長）*360mm（寬）*470mm（高）
重量：11KG
電源：220V / 60HZ
2.光源系統：
光源：密集LED可調節白色基調工業級冷光源
壽命：使用壽命達貳萬伍仟小時以上
3.注射單元
注射器：精密注射器、容量1000μL
滴液：手動旋轉式進液，滴液精度可達0.2μL
注射單元移動：上下100mm;  左右100mm
4.采集系統
CCD：SONY*高速工業級芯片、25幀/S、130W像素
鏡頭：0.7-4.5倍高清工業級連續變倍式顯微鏡
采集系統調節：前后30mm、視角角度可調（平視、俯視、仰視、360°旋轉等多視角觀察）
5.樣品臺裝置
工作臺面尺寸：120mm*150mm
大樣品尺寸：6寸
樣品臺移動：前后移動 手動，行程60mm，精度0.1mm
左右移動：手動，行程35mm，精度0.1mm
上下移動：手動，行程80mm，精度0.1mm
6.分析軟件
接觸角測量范圍：0-180°
接觸角測量精度：±0.1°
分析軟件功能：1）國內接觸角測量分析軟件自動擬合法（一鍵自動擬合，不存在人工誤差）包括：圓法擬合（Circle method）、橢圓/斜橢圓擬合法（Ellipse/Oblique ellipse）、LY、微分橢圓法/微     分圓法（Differential circle / Differential ellipse）；
2）動態接觸角擬合（批量擬合多張圖像）包括：潤濕性能測試（Wettability）、視頻連續擬合計算（Video analysis）；
3）表面能計算（Surface energy）；
4）粘附功（Adhesion work）；
五、符合國家的相關標準（Accord with national standard）
1.GB/T 24368-2009(玻璃表面疏水污染物檢測)；
2.SY/T5153-2007（油藏巖石潤濕性測定方法）；
3.ASTM D 724-99（2003）（紙的表面可濕性的試驗方法）；
4.ASTM D5946-2004（塑料薄膜與水接觸角度的測量）；
5.ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）；
六、產品特點（Product features）
1.主機采用高強度航空鋁合金結構搭配模塊化設計理念，自主研發的集成芯片電路控制，采納接觸角設備的設計精華與配置，保證儀器具有*的穩定性；
2.采用工業級密集可調LED冷光源系統（壽命25000H以上），保證成像更清晰，同時避免額外熱度所導致的小液滴揮發；
3.采用高性能日本*工業機芯，工業級連續變倍顯微鏡，確保圖像的真實性，獲取好的成像效果；
4.采用USB2.0標準接口，數據傳輸速度快，兼容性高，成像穩定性強；
5.提供德國進口的接觸角測量校準樣，確保儀器的性，角度校準標準片3°5°8° ；60°90°120°；115°（選配）；
6.采集系統設計靈活，適用于絕大部分測量環境，簡單應付多種復雜的樣品表面測量；
7.擁有接觸角分析方法，滿足所有種類液滴成像的擬合，其中包括*的微分橢圓與微分圓特殊液體成像擬合方法；
8.采用的計算方法，軟件已實現全自動擬合避免人為操作造成的誤差；
9.具備雙邊接觸角測量快速擬合功能，更全面量分析液體與固體的表面潤濕性能、更準確的分析表面的實際潤濕情況；
10.動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批量擬合；
11.軟件自動生成報告，其中涵蓋Word形式、Excel形式、譜圖形式等多種數據報告；
12.具備多種可選配功能件，我司研發團隊雄厚可滿足客戶提出來的各種定制測量要求；
